路基工程知识：波纹涵管与钢筋砼圆管涵的施工

      ag贵宾会-ag娱乐平台官方网站与钢筋砼圆管涵因其施工工艺简单、工期短、造价低等特点而在我国公路上得到广泛使用。二者虽都是管涵，但在材料、工艺上都存在一定差异。

  　　一、成品要求

  　　1.钢筋砼圆管

 　　（1）砼强度要满足设计要求

 　　（2）钢筋不得有外露或严重放错位置

 　　（3）几何尺寸要在允许偏差范围内

 　　（4）外观应平直圆顺，无蜂窝麻面、离析、坑洞、裂纹等缺陷。如果存在缺陷小于以下规定时，应进行修补后使用，否则应放弃。 　　a.每处蜂窝面积不得大于30×30mm 　　b.蜂窝深度不得超过10mm 　　c.蜂窝总面积不得超过全面积的1%

 　　（5）圆管在运输、装卸过程中应采取必要的防碰撞措施

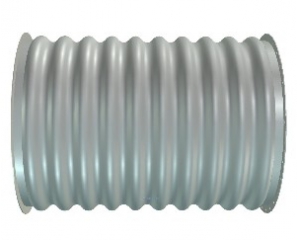

 　 　2.金属波纹管

 　　（1）几何尺寸在允许偏差范围内。

 　　（2）表面光洁平滑，焊缝平整，无气孔、裂纹、夹渣及飞溅物等缺陷。

 　　（3）镀锌层厚度≥40um，镀锌层要均匀。

 　　（4）金属波纹管在运输、装卸时应防止碰撞，若镀锌层被破坏要及时进行增涂涂层。

 　　二、施工要求

 　　1.施工工艺流程

 　　（1）钢筋砼圆管涵 　　施工前准备→施工放样→基础开挖→铺设基座→敷设圆管→接缝处理→进出水口处理→分层回填压实

 　　（2）ag贵宾会-ag娱乐平台官方网站 　　施工前准备→施工放样→基础开挖→基础分层回填→拼装管节→涵管就位→分层回填压实→进出水口处理

 　　2.基础施工

 　　（1）钢筋砼圆管涵基础 　　钢筋砼圆管涵的基础材料一般有砂砾垫层、石灰垫层或砼基座。因钢筋砼圆管涵对基础承载力要求较高，所以我国公路上多数采用砼基座。采用砼基座施工时要注意基座尺寸及沉降缝应符合设计要求，沉降缝位置应与管节的接缝位置相一致。沉降缝要用沥青麻絮或不透水的弹性材料填塞饱满。

 　　（2）ag贵宾会-ag娱乐平台官方网站基础 　　金属波纹管其材料为金属，适应形变能力较强，适合在许多不良地质中使用。它对基础材料要求相对不高，一般采用砂砾垫层或换填碎砾石即可。基础垫层的厚度要根据实际地质特点来确定，同时要满足地基承载力的设计要求。

 　　不论是钢筋砼圆管涵还是ag贵宾会-ag娱乐平台官方网站基础均要求考虑基础的预留拱度问题。

 　　3.管节拼装就位

 　　（1）钢筋砼圆管涵 　　a.安装前事先放样出轴线位置，确定管节节数。 　　b.安装以下游开始，接头面向上游。要注意检查管节与基座的密贴性，使管节受力均匀。 　　c.安装过程中，要随时检查相邻管节底面错口是否满足规范允许偏差，涵管的坡度是否平顺。 　　d.管节拼装完毕后要立即进行接缝处理，涵管接缝宽度不应大于10mm，并应用沥青麻絮或其他具有弹性的不透水材料填塞接缝内外侧，以形成柔性密封层。有时设计规定时，密封层外用两层150mm宽的浸透沥青的油毛毡包裹或设置c20砼箍圈。

 　　（2）ag贵宾会-ag娱乐平台官方网站 　　a.准确放样管节轴线位置，合理安排每节管的位置。 　　b.从一侧安装管节开始，试管节中心线和基础纵向轴线平行，适当调节两管节相邻法兰间间距在2cm左右后，全部穿上螺栓，拧上螺丝，带平扣即可，以此方式逐节依次安装连接。 　　c.当管节全部连接完毕后，在相邻法兰间镶石棉垫，石棉垫镶牢后，再以人工对称锁紧螺丝，直至外观观察两法兰间隙在2～3mm即可。 　　d.用千斤顶校正整个涵管的轴线，使其处于中心轴线上。 　　e.管壁内外涂刷沥青，涂层厚度要达到1mm以上。

 　　4.回填要求

 　　（1）钢筋砼圆管涵 　　a.当进出水口砌体砂浆或砼强度达到设计强度的75%以上时，方可使用设计上要求的填料进行两侧对称分层填筑。 　　b.涵管填筑应在洞身两侧不小于2倍范围内进行，每层的填筑可按照相应层上的路基压实度标准来控制。夯（压）实时，要注意保护圆管不受损。 　　c.涵管顶上填土厚度大于0.5～1.0m时方可允许机械通过。

 　　（2）ag贵宾会-ag娱乐平台官方网站 　　a.在寒冷地区，两侧及顶部一定范围内（一般0.5m）回填料要求必须同基础材料相同。 　　b.在非寒冷地区，两侧及顶部回填料要求可采用同路基填填料。回填时要保证两侧同时分层进行夯（压）实，保证每层压实度符合设计及规范要求。管顶部填料高度超过30cm后可采用压路机静压，超过60cm后可采用压路机振压。

 　　总结：目前ag贵宾会-ag娱乐平台官方网站还是在推广运用阶段，由于其施工工艺简单，适用环境广（特别是在高寒冻融地段），结构功能安全，在我国的西部地区还是有较大的发展前景的。
