拼装波纹管施工工艺、施工顺序介绍

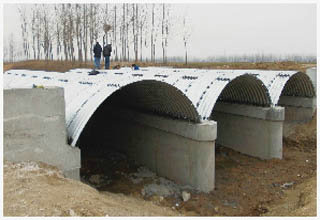

一、拼装涵管概况

拼装ag贵宾会-ag娱乐平台官方网站是由多片波形板片用螺栓拼接而成，具有板片薄，重量轻， 便于运输存放，施工工艺简单，现场安装方便，解决北方寒冷地区对桥梁和管涵的结构破坏问题，组装快速，工期短等优点。进行纵向连接成型。连接螺栓采用m20， 8.8级高强度螺栓及弧型垫圈，边缝及螺栓用密封胶处理， 钢板表面采用热浸镀锌。组装完成后用喷涂沥青。洞口铺砌及护坡采用m7.5 浆砌片石铺砌或采用钢筋混凝土浇筑洞口。

二、施工方案及施工工艺

挖基→施工放样→基础垫层填筑→管身安装→涵背回填→洞口铺砌

1、挖基

1.1有设计要求时，按照设计要求开挖地基;没有设计要求时，地基基础一般采用 2 x 3.m 管直径m，最小宽度为2 x 1m 管直径m

1.2基坑开挖应按要求进行，当基底土为淤泥等不良土层时，应换填处理， 应避免超挖，如超挖，应将松动部分清除，其处理方案应报监理、设计单位批准。

1.3挖至标高的土质基坑不得长期暴露，扰动或浸泡，并应及时检查基坑尺 寸、高程、基底承载力。符合要求后，应立即进行基础施工。

1.4各种土质地基的处理方法

(1)优质土地基

未经筛分的砂、，碎石，砂砾土以及砂质土都是比较理想的地基材料， 但需清除10cm以上的石块等硬物。

(2)一般性土质地基

承载能力不太高的普通地基，需设一定厚度的基础。但是，若将涵管地基槽原状土经严格穷实(其穷实度到重型击实密实度的90%以上)以后， 也可直接将波纹管置于地基上。

(3)岩石地基

除设计要求有规定之外，波纹管不能直接置于岩石或混凝土基床上， 因过于刚性的支承，不但会降低管壁本身所具有的良好柔性，而且还会减小涵管的承载能力。所以对岩石地基应挖掉一部分软岩，换填上一层优质土，并认真穷实。开挖软岩沟槽，不能使用烈性炸药和放深孔炮，以避免过多的外层被炸松散。岩石风化层地基不能作为基础，需换填上3倍直径宽度的填土。

(4)软土地基

当涵管处于软土地基上时，需对软土路基进行处理，然后，在其上填一层大于20cm厚的优质砂砾垫层，并穷实紧密。

1.5预留拱度

埋设于一般土质地基上的波纹管，经过一段时间后，常会产生一定的下沉，而且往往是管道中部大于两端。因此，铺设于路堤下的波纹管的管身要设置预留拱度。其大小根据地基土可能出现的不沉量，涵底纵坡和填土高度等因素综合考虑，通常可为管长的0.2%--1%，以确保管道中部不出现凹现或滑坡。

2、施工放样

对施工场地进行平整，尹安排布置各种材料堆放场地，组织所需机械设备。施工前组织测量人员根据设计图纸放出管涵轴线，打好中边桩，在涵管中轴线和基础范围边缘撒上白色灰线，测出原地面高程。

3、基础垫层填筑

基础垫层材料采用碎石土或砂砾填筑

4、管身安装

(1)管身安装前要求准确放出管涵的轴线和进、出水口的位置，拼装时 要注意端头板片和中间板片的位置，管涵的安装必须按照正确的轴线和图纸 所示的坡度敷设。

(2)管身安装应紧贴在砂砾垫层上，使管涵能受力均匀。基础顶面坡度与设计坡度一致，并且在管身沿横向设预拱度为管节长度的0.2%--1 %，以确保管道中部不出现凹陷或逆坡。

 (3)管身采用q235热轧钢板几块连接一周整体成型后再进行纵向连接。 由中心向两端对称进行安装。安装时先安装底片，然后分别向上拼接。每安装5m进行一次管节的圆度和位置校正。如出现偏位，采用千斤顶在偏位的方向向上顶管节进行纠偏。

(4)管节安装需在管节内外搭设施工脚手架，以方便施工操作。

 5、密封胶

管节全部拼装完成后，应检查管节位置是否和合设计要求。并在管身内侧所有钢板拼缝采用密封胶进行密封防止泄漏。

 6、涂刷沥青

涵管出厂时，涵管及配套附件己经过镀锌处理。其镀锌厚度大于等 于63微米，平均厚度84微米，在没有盐碱水或有害工业废水浸泡以及涵管内经常流水的情况下。其镀膜即可防止锈蚀，否则，可在管节内外水位以下管壁涂上或喷上含有石棉纤维的厚沥青一道；建议内外全部喷涂。或涂涮两遍沥青和石油的拌和物，以加强防腐蚀作用。从外观看管壁内外均匀的涂成了黑管即可。 但是必须要等到沥青晾干后方可安装。一般沥青涂层的厚度要达到0.4—0.5mm。此外，还可采用加厚管壁的办法，一般管壁每年蚀耗厚度为o. olmm-- 0.03mm。可按计划使用年数和此数值估计增加厚度。两种涂涮剂的配合比 和涂涮方法如下:

•含有石棉纤维的厚沥青涂料

涂料的溶剂是高质量的沥青，石棉粉的含量≥30%。喷涂方法:可用气压喷涂，或毛刷涂刷，每次喷涂层厚7mm—8mm，喷涂用量为lkg/m2左右。 被喷涂物表面应特别干爽，无油污。涂刷在废水浸泡或常水位以下部分的涵管。

•沥青与煤油的拌和物涂料

涂料沥青与煤油之配合比为54: 46，使用此涂料时应涂刷2遍，使涂刷层总厚度达到0.4mm—0.5mm，涂刷用量为0.6kg/m2。有条件时用喷枪喷涂，效果更好，涂刷部位与上述相同。

7、管背回填

(1)为保证管底的回填质量，管底棋形部位处的回填可采用5种方案: 采用粗沙"水密法"振荡器密实。2、采用级配良好的天然砂砾(含水量要求比最佳含水量2%左右) ，人工用木棒在管身外向内侧进行夯实，木棒作用点必须紧贴管身，每个凹槽部位都必须夯实到位。3、采用液态粉煤灰回填。4、采用轻型混凝土回填。5、最大粒径不超过3cm的级配碎石回填。然后用小型夯实机械斜向夯实，确保管底的回填质量。

(2)涵背两侧的部位回填采用级配良好的天然砂砾或与路基同材料的回填料。在管身最大直径两侧30cm外使用18t压路机碾压， 30cm范围内使 用小型夯实机械夯实，以避免压路机等大型机械设备对管涵的撞击。

(3)填筑时应分层填筑、分层压实，松铺厚度为20cm，压实度要求达 到95%方可进行下层填筑。

(4)填筑必须在涵管两侧同步对称进行。

(5)管顶填土厚度大于或等于0.5m时，才允许施工运输车辆通过。

(6)管体两侧及顶部20米范围内不允许使用强夯机械。

8、洞口铺砌及护坡防护

洞口采用端墙型式或与路基同坡率的斜口形式。洞口铺砌及护坡防护为m7. 5浆砌片石，应选择几何尺寸相对长和短的石块交错在同一层使之形成错锁结构，保证错缝砌筑，不得出现竖缝、通缝。外露面要选择石块质地适当，细致色泽均匀，无风化剥落无裂纹的大石块进行凿面凿纹，确保工程外露面的平整和准确的几何尺寸.
