马蹄形波纹涵管施工方法

    马蹄形ag贵宾会-ag娱乐平台官方网站是指涵洞用螺纹波纹管的截面形状成马蹄形的金属管。

    波纹涵管施工方法

    1、涵洞施工前,准备相关材料、人员及设备进场，并作好施工时期的安全防护工作，对路基边坡进行围网防护，防止石块等物体下滑伤人。

    2、基础处理，可回填沙砾或砌筑片石砼。对基底进行平整，换填30-50cm厚的沙砾材料，密实度达到90%以上，选择适当的流水纵坡3%左右。定出每道涵的中线和边线。

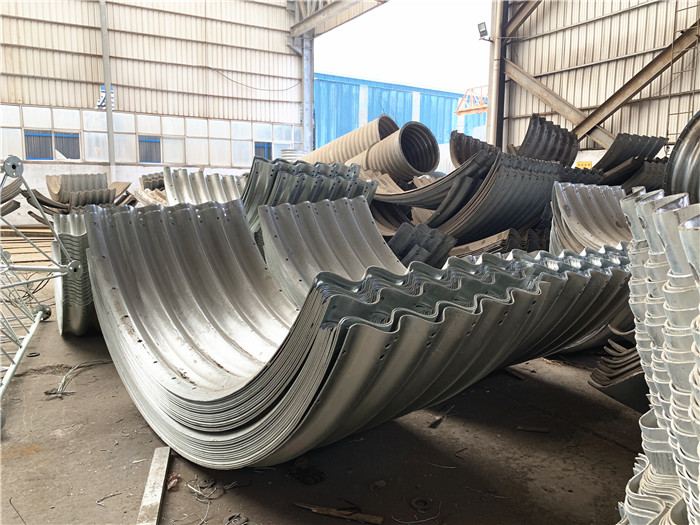

    3、波纹涵管施工时，采用分段施工的方法，预先在原拱涵基底用角钢并排两根，长度根据涵长确定。作涵管推进时的滑轨，波纹涵管管径根据工程需要可有不同的规格，整装管管径为0.5m--2.5m; 每节管长度3米左右。采用内(外)法兰螺栓连接。拼装管管径为3m--8m。每个圆周方向有4--15块板组成，板与板搭接高强螺栓紧固。

    4、如果涵长小于30米，波纹涵管两侧与原涵宽度大于80cm，可将整道波纹涵管在下游或上游向一端推进，就位以后，再进行一端挡墙的砌筑，四周的回填工作，可回填沙砾、碎石土，砌筑片石等，顶部采用浆砌片石或高压泵送膨胀水泥沙浆。

    5、如果涵长大于30米，波纹涵管两侧与原涵宽度小于80cm，可将3m-6m长涵管在下游或上游向一端推进，就位以后，可以将其固定，砌筑顶端的片石端墙，波纹涵管的另一端与涵洞间的间距用沙袋或浆砌片石挡住，宽度50cm，然后开始回填。两侧可用粗沙水密法密实或浇注混凝土震动棒捣实；顶部采用高压泵送膨胀水泥沙浆。该节管四周填筑完毕以后，将第二节管运至，进行两管的连接，波纹涵管的连接方式为内法兰螺栓连接，工人可在管内连接。连接完毕后，以上述相同的方法进行回填。
